Componenti lavorati di precisione CNC

Casa Lavorazione e fabbricazione di componenti metallici su misura Componenti lavorati di precisione CNC

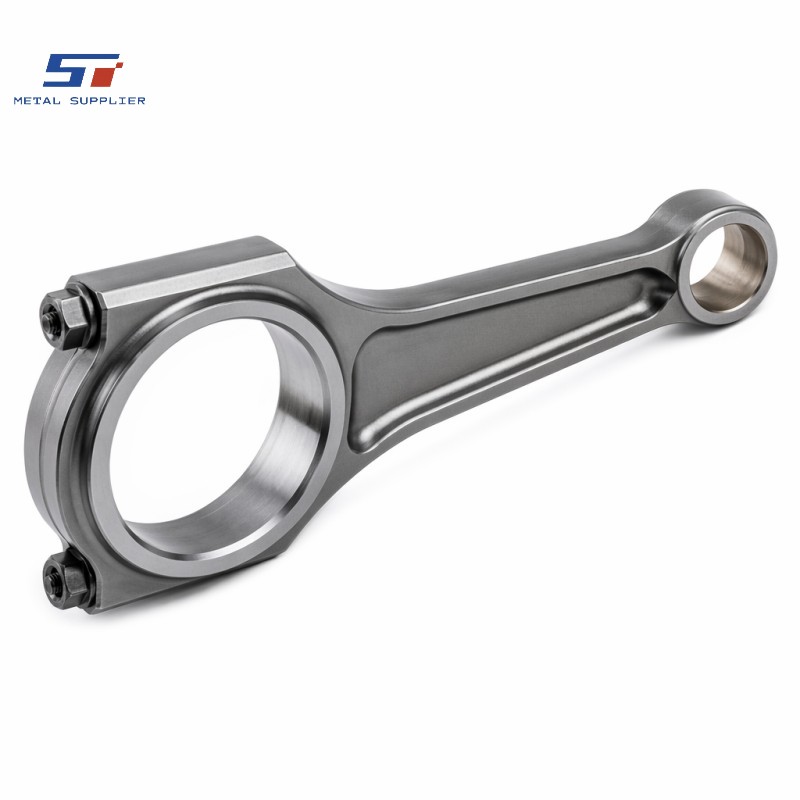

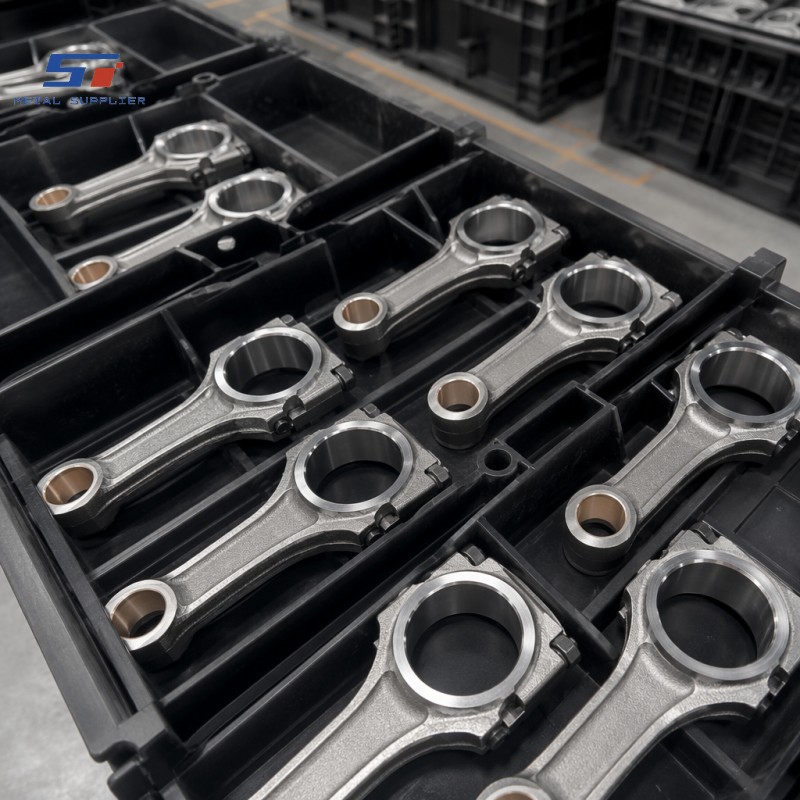

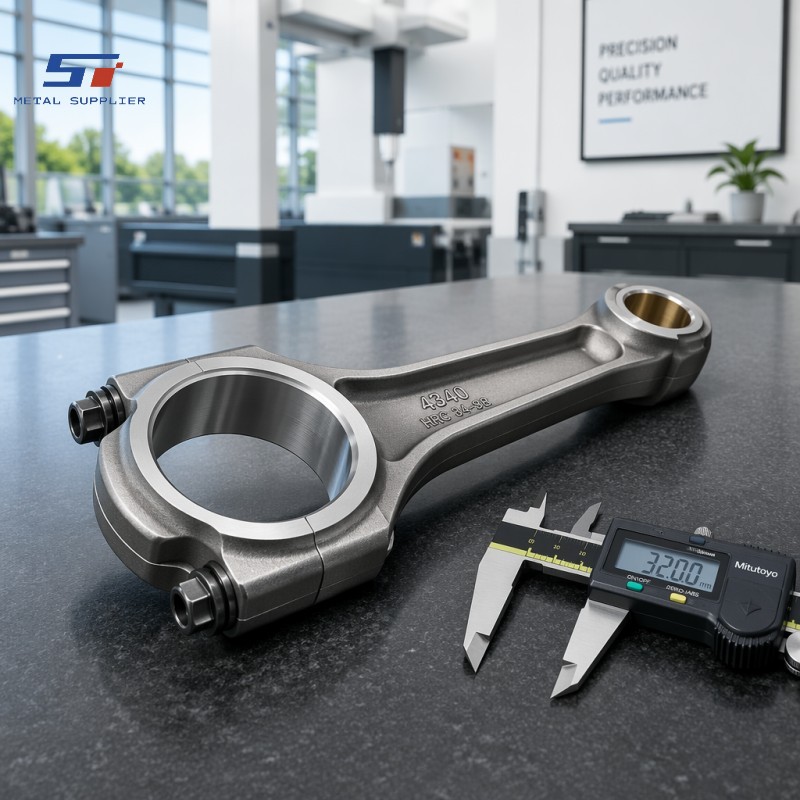

Biella in acciaio legato ad alta resistenza lavorata a CNC

Biella in acciaio legato ad alta resistenza lavorata a CNC

Bielle in acciaio legato ad alta resistenza, lavorate a CNC, prodotte da semilavorati in acciaio legato forgiati o ricavati da billette, con alesaggi, superfici di separazione, sedi dei bulloni e alloggiamenti per boccole lavorati con precisione, per applicazioni in motori, compressori, pompe e macchinari industriali. Gradi 4140, 4340 e 8620 con trattamento termico controllato, pallinatura e rilevamento delle cricche al 100%. Interasse fino a 800 mm, bilanciamento dinamico fino a G2.5.

Processi di produzione :
CNC turning (multi-axis with live tooling), CNC milling (3/4/5-axis), cylindrical grinding, centerless grinding, honing, thread cutting, broaching, drilling & tapping, EDM wire-cut (partner)
Trattamento termico :
Quench & temper | Case hardening / carburizing | Induction hardening | Solution annealing | Vacuum hardening | Nitriding | Stress relieving. Every heat treatment batch ships with time–temperature chart and hardness report.
Trattamento superficiale :
Zinc plating (clear/yellow passivation) | Zinc-nickel alloy | Electroless nickel | Hard chrome plating | Black oxide | Phosphating (MnPO4) | Passivation (ASTM A967) | Electropolishing | Anodizing (aluminum) | Powder coating
Personalizzabile :
Yes
Ordine (quantità minima d'ordine) :
Prototype: 1–10 pcs (no MOQ for billet-machined parts). Small batch: 10–500 pcs. Series production: 500–50,000+ pcs/month.

Categorie

Nuovi prodotti

Dettagli del prodotto

Schemi

Le bielle in acciaio legato ad alta resistenza lavorate a CNC di Shengtao sono prodotte attraverso una sequenza di lavorazione rigorosa che inizia con semilavorati in acciaio legato forgiati o ricavati da billette, prosegue con una lavorazione di sgrossatura allo stato ricotto per stabilire la geometria di base della biella, del foro di biella, del foro di biella e delle sedi dei bulloni, e continua con un ciclo di trattamento termico controllato che sviluppa la resistenza e la tenacità specificate prima che la lavorazione di finitura porti ogni caratteristica alla tolleranza finale. La sequenza è progettata in modo che i fori vengano lavorati di sgrossatura con un sovrametallo di rettifica o lappatura, la biella venga trattata termicamente, le superfici di separazione vengano rettificate e accoppiate, i fori per i bulloni vengano forati e filettati e i fori vengano quindi rifiniti con tolleranza H7 mediante alesatura o lappatura di precisione, in quest'ordine, garantendo che il foro finito sia rotondo, cilindricamente perfetto e correttamente posizionato rispetto alla superficie di separazione e alle sedi dei bulloni, indipendentemente da eventuali piccole distorsioni durante il trattamento termico.

L'acciaio legato è il materiale universale per le bielle perché la combinazione di elevata resistenza alla trazione, resistenza alla fatica e tenacità non può essere eguagliata dal normale acciaio al carbonio. Il 4140 (42CrMo4) è la lega più utilizzata: dopo tempra e rinvenimento a 28-40 HRC, offre un eccellente equilibrio tra resistenza e duttilità per le bielle di compressori industriali, pompe e motori a media velocità. Il 4340 (34CrNiMo6) viene scelto per motori di grande alesaggio e ad alta potenza e per macchinari pesanti, dove una maggiore temprabilità garantisce proprietà uniformi su tutta la sezione trasversale. Per le bielle che devono combinare una superficie interna dura e resistente all'usura con un nucleo resistente alla fatica, come le bielle dei compressori ad alta velocità e le bielle per autoveicoli ad alte prestazioni, l'8620 (20CrMnTi) viene cementato superficialmente a 58-62 HRC, mentre il nucleo rimane tenace e duttile.

Ogni biella viene sottoposta a un controllo al 100% per la rilevazione di cricche mediante ispezione con particelle magnetiche (MPI) dopo la lavorazione di finitura, al fine di confermare l'assenza di difetti superficiali o prossimi alla superficie. Il controllo dimensionale su CMM verifica la distanza centro-centro, il diametro e la rotondità del foro, la planarità della sede del bullone e la planarità della faccia di spacco rispetto al disegno. Ove specificato, la biella viene sottoposta a pallinatura per introdurre tensioni residue di compressione sulla superficie, che migliorano significativamente la durata a fatica inibendo l'innesco di cricche. È disponibile l'equilibratura dinamica a G6.3 o G2.5 per le bielle destinate a operare in assiemi rotanti ad alta velocità. Contattateci inviandoci il disegno della vostra biella per ricevere un preventivo entro 24 ore.

Le bielle in acciaio legato ad alta resistenza lavorate a CNC sono uno dei nostri prodotti di punta. Disponiamo di un ampio magazzino per garantire consegne rapide e possiamo anche realizzare tubi senza saldatura di diametro extra-large su misura, in base alle vostre esigenze specifiche. Inoltre, offriamo servizi completi che includono analisi spettroscopiche, test delle proprietà meccaniche, prove di pressione e controlli non distruttivi (CND).

Nota: se non trovi un Biella in acciaio legato ad alta resistenza lavorata a CNCche soddisfi i vostri requisiti o sia adatto al progetto del vostro cliente, contattate il nostro responsabile consulente vendite (Email: stsalesman4@stmetal001.com) e inviateci le vostre specifiche e i file dei parametri tecnici per ottenere un piano di preventivo personalizzato.

Video

Fabbrica

Q:Quali componenti meccanici e servizi di fabbricazione offre Shengtao?

Shengtao è un'azienda cinese certificata ISO 9001, specializzata nella produzione di componenti metallici lavorati e fabbricati con precisione in 10 categorie di prodotti:

• Componenti lavorati con macchine CNC di precisione: torniti, fresati e componenti complessi a 5 assi.

• Parti metalliche stampate e formate: stampaggio progressivo, imbutitura profonda, lavorazione della lamiera

• Assemblaggi in acciaio saldati e fabbricati — saldature strutturali, gusci di recipienti a pressione, tronchi di tubazione

• Componenti idraulici e pneumatici: cilindri levigati, aste del pistone cromate, corpi valvola

• Componenti di precisione per autoveicoli: trasmissione, sospensioni, sterzo e motore

• Parti in acciaio trattate superficialmente: lucidatura a specchio, elettrolucidatura, cromatura dura, zincatura/nichelatura

• Componenti di precisione per tubi e condotti: lavorazione delle estremità dei tubi, levigatura, assemblaggi di raccordi per tubi.

• Parti tagliate al laser e a getto d'acqua: profili 2D di precisione fino a 150 mm di spessore.

• Raccordi per tubi lavorati a macchina: raccordi filettati, flange forgiate, connettori personalizzati

• Componenti in leghe speciali e ad alte prestazioni: Inconel, Hastelloy, titanio, acciaio per utensili

Lavoriamo a partire dai vostri disegni, fornendo componenti personalizzati: non vendiamo articoli standardizzati. Inviate la vostra richiesta di preventivo con un disegno per iniziare a ricevere un'offerta.

Q:Potete realizzare componenti personalizzati a partire dai miei disegni tecnici? Quali formati di file accettate?

UN:Sì, la produzione su misura in base ai vostri disegni è la nostra attività principale. Accettiamo:

• Disegni 2D: PDF, DWG, DXF

• Modelli 3D: STEP (.stp), IGES (.igs), SolidWorks (.SLDPRT / .SLDASM), CATIA, Inventor

Il procedimento è semplice:

1. Invia il tuo disegno/modello con le specifiche del materiale, la quantità e qualsiasi requisito speciale.

2. Firmiamo un accordo di riservatezza (NDA) prima di esaminare i vostri file.

3. Il nostro team di ingegneri esegue una revisione DFM (Design for Manufacturability) e segnala eventuali problemi.

4. Inviamo un preventivo formale con prezzo, tempi di consegna e note tecniche entro 24-48 ore.

Gestiamo ogni fase del processo, dall'approvvigionamento delle materie prime alla lavorazione meccanica, al trattamento termico, alla finitura superficiale, all'ispezione e all'imballaggio per l'esportazione, fornendo componenti pronti per la vostra linea di assemblaggio.

Q:Quali materiali potete reperire e lavorare per i miei componenti?

UN:Ci occupiamo dell'approvvigionamento e della lavorazione di una vasta gamma di metalli, tutti accompagnati da certificati di collaudo del laminatoio (MTR):

Acciaio inossidabile: 303, 304, 316, 316L, 321, 410, 420, 430, 2205, 2507 (duplex/super duplex)

Acciaio al carbonio: A36, 1020, 1045, A105, A106 Gr.B, API 5L X42–X80, S235, S355

Acciaio legato: 4140, 4340, 8620, 42CrMo4, 34CrNiMo6, 20CrMnTi, A387 Gr.11/22

Alluminio: 6061-T6, 7075-T6, 5052, 5083

Acciaio per utensili: D2, H13, M2, P20, S7

Leghe di nichel: Inconel 600/601/625/718, Hastelloy C-276/C-22, Monel 400

Titanio: Grado 1, Grado 2, Grado 5 (Ti-6Al-4V), Grado 23 (Ti-6Al-4V ELI)

Ottone e rame: C36000, C11000, C26000

Se le vostre specifiche richiedono un materiale non elencato sopra, non esitate a chiedere: collaboriamo con acciaierie certificate e possiamo procurarvi acciai di qualità commerciale, per recipienti a pressione e per applicazioni aerospaziali/AMS.

Q:Offrite servizi di saldatura e fabbricazione per assemblaggi complessi, inclusi lavori conformi alle normative?

UN:Sì. La saldatura e la fabbricazione sono competenze fondamentali di Shengtao, che spaziano dalle saldature di singoli componenti fino a telai strutturali completamente saldati, gusci di recipienti a pressione e sezioni di tubazioni.

Processi di saldatura: SMAW, GMAW/MIG, GTAW/TIG, SAW (arco sommerso), FCAW, TIG orbitale

Qualifiche del saldatore: AWS D1.1 / D1.6, ASME Sezione IX, EN ISO 9606

Capacità NDE: VT, PT, MT, UT, RT (raggi X) disponibili al 100%, inclusa la presenza di testimoni terzi.

Produciamo per:

• ASME Sezione VIII Div.1 — recipienti a pressione

• ASME B31.1 / B31.3 / B31.4 — Tubazioni per energia, processi e fluidi

• AWS D1.1 — acciaio strutturale

• PED 2014/68/UE — Attrezzature a pressione europee

• NACE MR0175 / ISO 15156 — servizio in ambiente acido

Ogni pezzo fabbricato viene spedito con una documentazione completa: schema di saldatura, WPS/PQR, qualifiche del saldatore, rapporti NDE, MTR, ispezione dimensionale e certificato di prova idrostatica.

Q:Offrite supporto tecnico o feedback di progettazione sui miei disegni dei componenti?

UN:Sì, e lo incoraggiamo. Il nostro team di ingegneri interno esamina ogni disegno prima della produzione e fornisce un feedback DFM (Design for Manufacturability) senza costi aggiuntivi:

Verifichiamo:

• Lavorabilità: caratteristiche difficili o impossibili da realizzare (ad esempio, angoli interni acuti, sottosquadri irraggiungibili, rapporti di aspetto estremi)

• Ottimizzazione delle tolleranze: individuazione delle dimensioni in cui tolleranze più ampie possono ridurre i costi senza compromettere la funzionalità.

• Alternative ai materiali: suggerire materiali equivalenti qualora il materiale specificato abbia tempi di consegna lunghi o costi proibitivi.

• Opportunità di riduzione dei costi: modifiche che semplificano l'attrezzatura, riducono i tempi di preparazione o consentono un utilizzo più efficiente degli utensili.

Si tratta di un servizio a valore aggiunto senza costi aggiuntivi: molti clienti hanno ridotto il costo per singolo componente del 15-30% grazie ai suggerimenti DFM, mantenendo la piena funzionalità.

Non modifichiamo mai i vostri disegni senza la vostra approvazione scritta. Tutti i suggerimenti DFM sono chiaramente annotati su un disegno con le relative annotazioni, a vostra disposizione per la revisione.

Perché scegliere noi?
Con oltre 20 anni di esperienza nella produzione di acciaio, offriamo una gamma completa di prodotti e soluzioni di fornitura integrate. Ci impegniamo a instaurare collaborazioni a lungo termine e a fornire un servizio affidabile ai nostri partner globali.
Produzione e controllo qualità
Capacità produttiva stabile supportata da un team tecnico esperto. Rigoroso sistema di gestione della qualità con ispezioni conformi agli standard ISO e, su richiesta, test di terze parti (SGS, TÜV, CE).
Imballaggio e spedizione
Imballaggi flessibili e sicuri, personalizzati in base alla tipologia di prodotto e alle esigenze del cliente. Consegna rapida e affidabile con disponibilità a magazzino in 2 settimane e ordini personalizzati programmati su specifica.
Certificazione e conformità
Certificazione ISO 9001 con pieno supporto agli standard internazionali. Forniamo certificati dei materiali (MTC) e ispezioni di terze parti per garantire la conformità e la fiducia del cliente.
